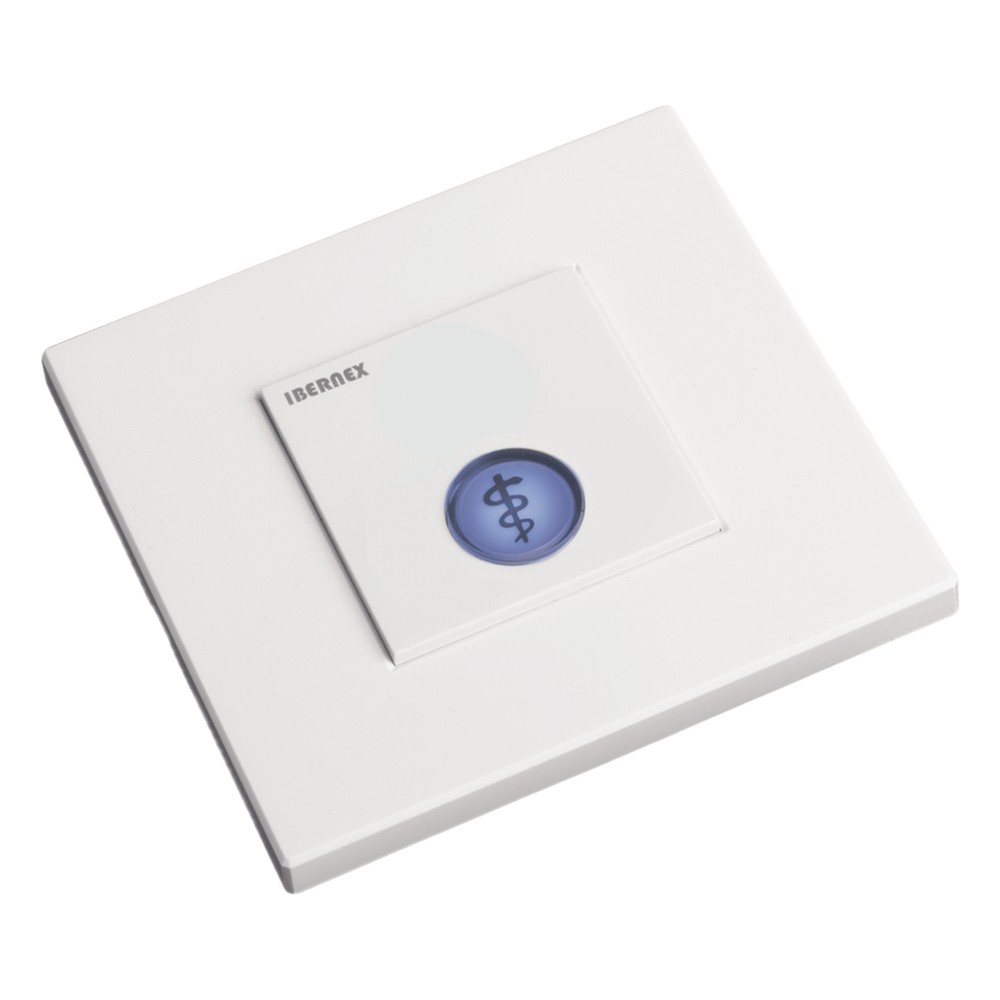

Botón Azul Iluminado para Asistencia Médica, Compatible con NX0015 y NX0034
$2,080.08
IVA incluido
Envío gratis desde $1,500 (aplican condiciones por peso y destino)
Paga a meses sin tarjeta de crédito con Mercado Pago.
Producto agotado por el momento
Déjanos tu WhatsApp y te avisamos en cuanto llegue. También tenemos modelos equivalentes con existencia inmediata.
Alternativas con existencia inmediata
Botón Azul Iluminado para Asistencia Médica, Compatible con NX0015 y NX0034
Características Principales
- Pulsador iluminado
- Contacto normal abierto
- Iluminación del botón mediante señal independiente
- Conexión de 12V necesaria para la iluminación
- Conector mediante 4 bornas para cable hasta 12AWG/2.5mm²
- Grado de protección IP65
- Compatibilidad con marco NX9003
- Montaje en caja de empotrar universal
Especificaciones Técnicas
- Tipo: Pulsador de alarma de médico
- Color del botón: Azul
- Alimentación LED: 9-15Vdc (12V nominal)
- Consumo: 9 mA (con LED encendido)
- Dimensiones: 44 x 44 x 46 mm (sin bastidor ni marco)
- Conexiones: 4 bornas para cable hasta 12AWG/2.5mm²
- Grado de protección: IP65
Funcionalidad
- Contacto seco (libre de potencial) tipo interruptor momentáneo normalmente abierto
- Iluminación del botón controlada mediante señal independiente desde entrada configurada como salida
- Conexión de alimentación 12V necesaria para funcionamiento de la iluminación LED
- Diseñado para disparar alarmas de médico cuando se presiona el botón
Aplicaciones
- Sistemas de llamada de enfermería
- Hospitales y centros médicos
- Zonas de atención médica
- Sistemas de alarma en áreas sanitarias
Conexiones
El NX0195B dispone de 4 bornas con las siguientes señales:
- GND: Común del contacto normalmente abierto y referencia del voltaje de alimentación
- NA: Contacto normalmente abierto (pulsador)
- LED: Control de iluminación del botón
- 12V: Alimentación para la iluminación del botón
El cableado habitual se realiza mediante cuatro conductores según el esquema del terminal correspondiente. La entrada del sistema debe configurarse como normalmente cerrada para mayor seguridad.
Compatibilidad
- Compatibles con cajas de empotrar universales
- Montaje compatible con marco NX9003 (no incluido)
- Instalación en superficie posible con adaptador NX9008
- Compatibilidad eléctrica con terminales que admitan entradas configurables
Instalación
- Diseñado para montaje en caja de empotrar universal
- Incluye bastidor metálico para instalación
- Compatible con marco NX9003 y otros marcos mediante adaptadores
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentación eléctrica
Comparación con Otros Modelos
El NX0195B se diferencia de otros modelos en:
- Respecto al NX0190: Botón iluminado azul en lugar de pulsador rojo sin iluminación
- Respecto al NX0193: Incluye iluminación y se utiliza para disparar alarmas en lugar de cancelarlas
- Respecto al NX0194: Botón iluminado en lugar de pulsador metálico antivandálico
- Respecto a NX0195/R y NX0195/G: Botón azul para alarma de médico en lugar de rojo (alarma general) o verde (personal sanitario)
Notas Importantes
- El contacto se acciona al presionar el pulsador, siendo un contacto seco (libre de potencial) tipo interruptor momentáneo normalmente abierto
- Para utilizar la iluminación del botón se debe conectar alimentación 12V y señal de control
- Se recomienda configurar la entrada del sistema como normalmente cerrada para aumentar la seguridad del sistema
- El grado de protección IP65 permite su uso en ambientes con polvo y protección contra chorros de agua
Compatibilidad con Sistemas
- Se conecta a entradas del terminal o de otros periféricos que deben configurarse explícitamente
- No se comunica a través de bus RS485 como los módulos NX0392/3/4/5/7
- Funcionalidad dependiente de la configuración del terminal
