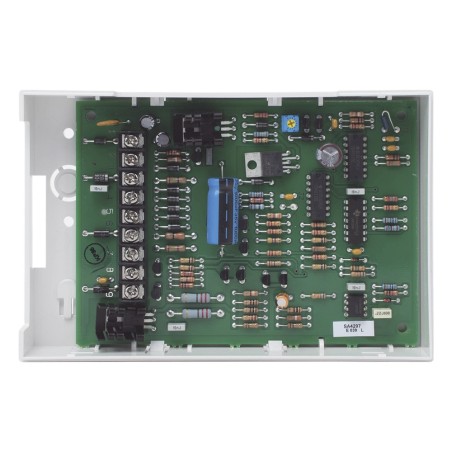

Expansor de lazo Vplex proporciona 128 mAh adicionales

El módulo 4297 de Honeywell Home Resideo (Ademco) es un aislador y extensor de lazo V-Plex (polling loop) para paneles de control/comunicador que soportan dispositivos direccionables V-Plex. Recibe la señal del lazo de entrada del panel y retransmite una copia amplificada por su lazo de extensión, lo que permite ampliar la distancia de cableado del sistema y aislar eléctricamente zonas independientes, por ejemplo separando los circuitos de incendio y de robo. Se emplea en instalaciones comerciales y residenciales de intrusión, y en aplicaciones de incendio bajo UL864/ULC cuando se monta dentro de un gabinete listado. Es compatible con cualquier panel Ademco/Honeywell que soporte dispositivos de lazo V-Plex.

Características principales

• Aísla fallas de corto o circuito abierto del lazo de extensión sin afectar el lazo principal
• Permite agrupar zonas de incendio y de robo en lazos separados eléctricamente
• Extiende el cableado del lazo de sondeo V-Plex según el calibre de cable utilizado
• Suministra hasta 128 mA adicionales de corriente al lazo de extensión
• Totalmente supervisado: reporta falla si pierde alimentación o hay corto/abierto en el lazo
• Certificado UL 609, UL864, UL985 y UL1023; cumple con NFPA-72
• Se alimenta con 12 VDC desde la fuente auxiliar del panel o una fuente Clase II independiente

Especificaciones técnicas
