KTZ-45G-054
search
  • KTZ-45G-054

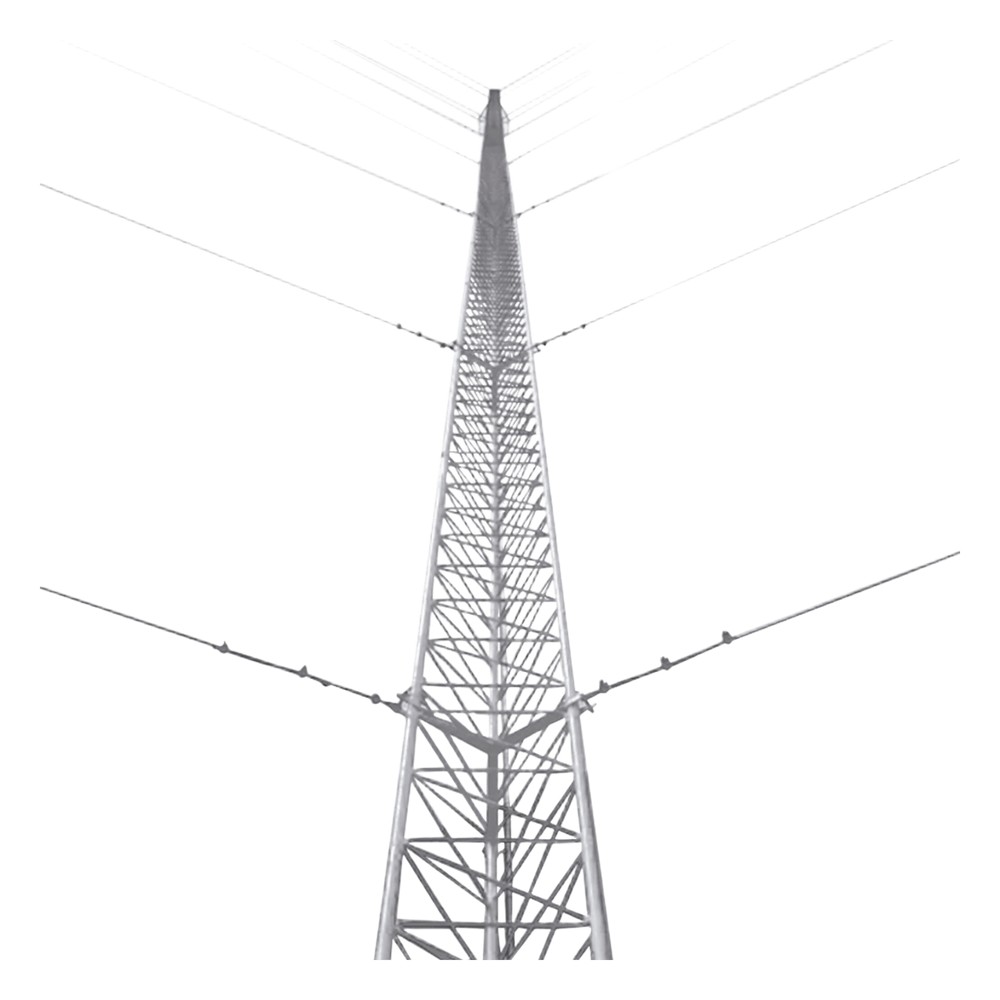

Kit de Torre Arriostrada de Piso de 54 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

$155,513.43
IVA incluido

Envío gratis desde $1,500 (aplican condiciones por peso y destino)

Hasta 3 meses sin intereses de 51,837.81 MXN

Con tarjeta de crédito, en compras desde $5,000. También puedes pagar a meses sin tarjeta de crédito con Mercado Pago.

Producto agotado por el momento

Déjanos tu WhatsApp y te avisamos en cuanto llegue. También tenemos modelos equivalentes con existencia inmediata.

Ver todas con existencia

Alternativas con existencia inmediata

Kit de Torre Arriostrada de Piso de 54 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
Cantidad
Solicitar bajo pedido
Disponibles: 0
Producto temporalmente agotado

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 500 Kg
  • Altura: 54 metros (18 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
Cantidad Modelo Descripción
18 STZ45G Tramo de torre de 45 cm de ancho de cara
1 SCZ45G Copete de torre de 45 cm con opresor para pararrayo
1 SBZ45G Base para torre de 45 cm
1 SAB45G Ancla para base de torre 35/45
6 SJB45G Brida de sujeción de Retenida
3 SAZ45G Ancla de piso para Retenida
3 SAZ60G Ancla de piso para Retenida tipo Paleta
36 CUELLO-14-HDG Cuello para cable de retenida
108 NUDO-14-FJG Abrazadera tipo perro de 1/4'

No incluye cable de retenida

Se recomiendan 830 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores

No incluye Tensores

Se recomiendan 18 tensores de 5/8' x 9' (TEN5/8X9OGJ o TEN5/8X9OQJ)

Accesorios complementarios (No incluidos)
Cantidad Modelo Descripción
3 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
3 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida (No incluido)
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
3 S-GULV Guía para línea
57 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador
1 SYS-USA7B (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 S610 Registro plástico chico
1 ANTIOX Aerosol para protección de terminales
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
36 TGAC114 Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA

Recomendaciones
  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
