Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

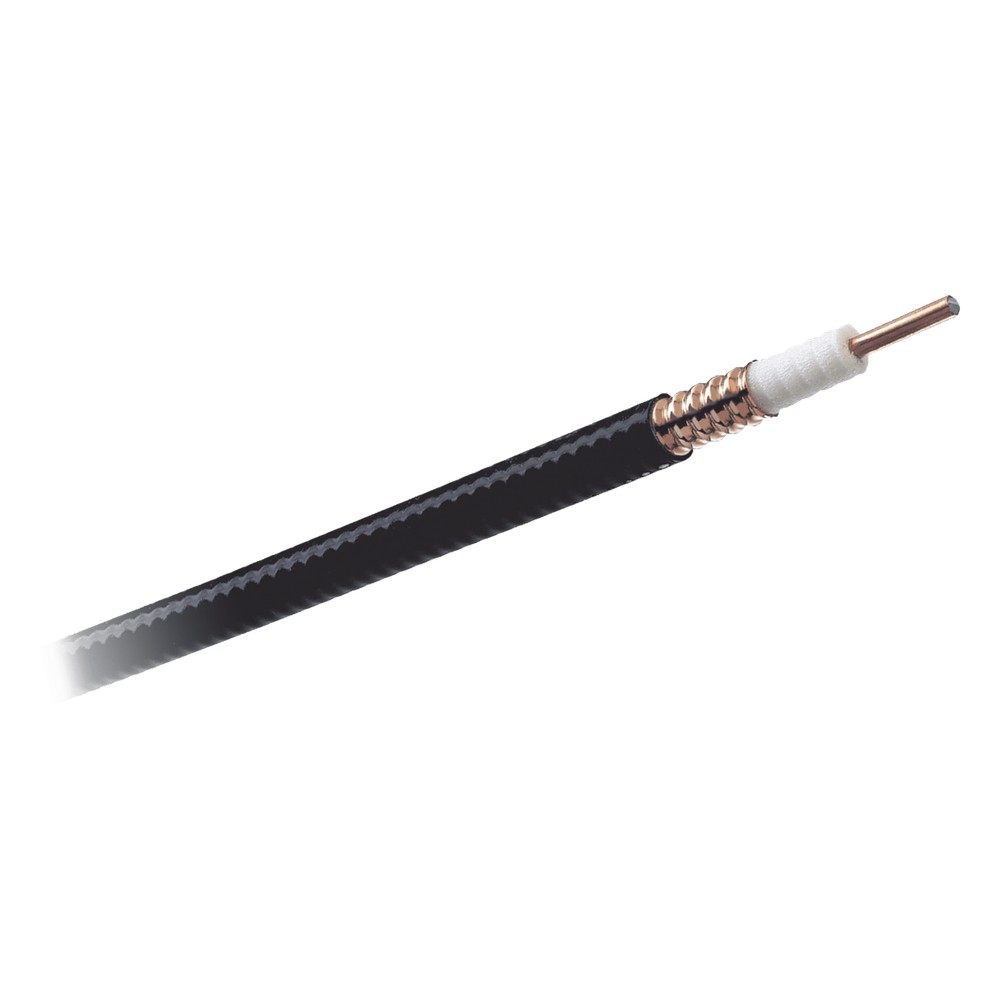

Cable Coaxial HELIAX® LDF450A de 1/2' - CommScope
Introducción
El Cable Coaxial HELIAX® LDF4-50A de CommScope es una solución de conectividad superior, ideal para aplicaciones inalámbricas que requieren máxima eficiencia y fiabilidad. Fabricado con materiales de alta calidad, incluyendo cobre corrugado y una cubierta de PE negra, este cable garantiza un rendimiento eléctrico óptimo y una durabilidad excepcional, adaptándose a diversas condiciones ambientales.
******Venta por metro******
Especificaciones Técnicas
Dimensiones
- Diámetro sobre el Aislante: 12.954 mm | 0.51 in
- Diámetro sobre la Cubierta: 15.875 mm | 0.625 in
- Diámetro del Conductor Interno: 4.826 mm | 0.19 in
- Diámetro del Conductor Externo: 13.97 mm | 0.55 in
- Tamaño Nominal: 1/2 in
Especificaciones Eléctricas
- Impedancia del Cable: 50 ohm ±1 ohm
- Capacitancia: 75.8 pF/m | 23.104 pF/ft
- Resistencia DC del Conductor Interno: 1.48 ohms/km | 0.451 ohms/kft
- Resistencia DC del Conductor Externo: 2.69 ohms/km | 0.82 ohms/kft
- Voltaje de Prueba DC: 4000 V
- Inductancia: 0.19 µH/m | 0.058 µH/ft
- Resistencia de Aislamiento: 100000 Mohms•km
- Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V
Banda de Frecuencia de Operación
- Frecuencia: 1 – 8800 MHz
- Potencia Pico: 40 kW
- Velocidad: 88 %
VSWR/Return Loss
- 680–800 MHz: VSWR 1.13, Return Loss 24.3 dB
- 800–960 MHz: VSWR 1.13, Return Loss 24.3 dB
- 1700–2200 MHz: VSWR 1.13, Return Loss 24.3 dB
- 2300–2700 MHz: VSWR 1.13, Return Loss 24.3 dB
- 3400–3800 MHz: VSWR 1.26, Return Loss 19 dB
Atenuación
- 1.0 MHz: 0.211 dB/100 m | 0.064 dB/100 ft | 36.11 kW
- 10.0 MHz: 0.672 dB/100 m | 0.205 dB/100 ft | 11.35 kW
- 1000.0 MHz: 7.284 dB/100 m | 2.22 dB/100 ft | 1.05 kW
- 3000.0 MHz: 13.407 dB/100 m | 4.086 dB/100 ft | 0.57 kW
- 6000.0 MHz: 20.055 dB/100 m | 6.113 dB/100 ft | 0.38 kW
- 8800.0 MHz: 25.244 dB/100 m | 7.694 dB/100 ft | 0.3 kW
Materiales
- Material del Aislante: Foam PE
- Material de la Cubierta: PE
- Material del Conductor Interno: Hilo de aluminio revestido de cobre
- Material del Conductor Externo: Cobre corrugado
Especificaciones Mecánicas
- Radio Mínimo de Curvatura, Múltiples Doblados: 127 mm | 5 in
- Radio Mínimo de Curvatura, Doblado Simple: 50.8 mm | 2 in
- Número de Doblados, Mínimo: 15
- Número de Doblados, Típico: 50
- Resistencia a la Tensión: 113 kg | 249.122 lb
- Momento de Flexión: 3.8 N-m | 33.633 in lb
- Resistencia al Aplastamiento de Placa de Presión: 2 kg/mm | 111.995 lb/in
Especificaciones Ambientales
- Temperatura de Instalación: -40 °C a +60 °C [-40 °F a +140 °F]
- Temperatura de Operación: -55 °C a +85 °C [-67 °F a +185 °F]
- Temperatura de Almacenamiento: -70 °C a +85 °C [-94 °F a +185 °F]
Cumplimiento y Certificaciones
- Cumplimiento de CENELEC EN 50575: Declaración de Rendimiento [DoP] disponible
- CHINA-ROHS: Bajo valor de concentración máxima
- ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
¡Descubre el rendimiento superior del Cable Coaxial HELIAX® LDF4-50A y potencia tus proyectos de telecomunicaciones con CommScope!
LDF4-50A
