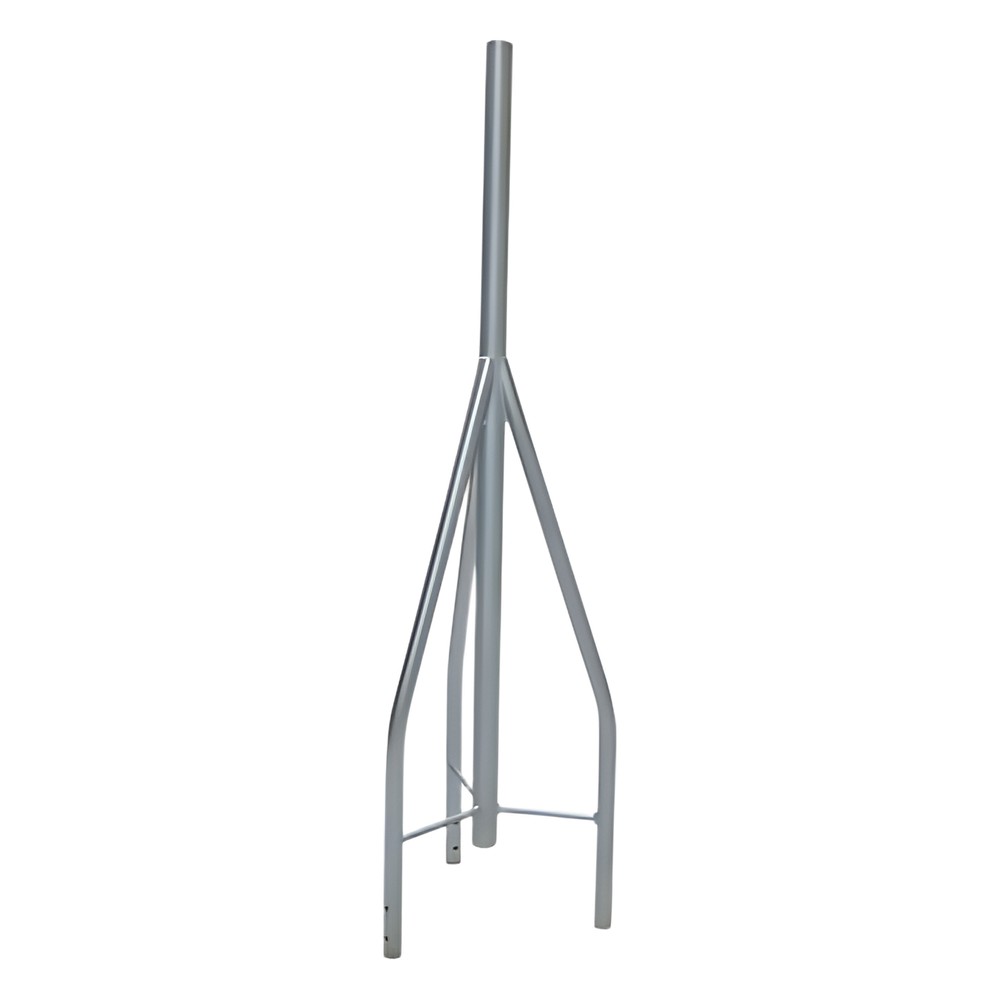

Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8" galvanizado por inmersión en caliente.

$3,225.17
IVA incluido

Envío gratis desde $1,500 (aplican condiciones por peso y destino)

  • Hasta 3 meses sin intereses
  • Emitimos factura CFDI 4.0
  • Con garantía por escrito
  • Aceptamos devoluciones 30 días naturales
  • Con envío gratis desde $1,500

Paga a meses sin tarjeta de crédito con Mercado Pago.

Tramo de Remate / Copete, tubo industrial 1 1/4" con tubo central 2 3/8" galvanizado por inmersión en caliente.
Cantidad
Disponibles: 141

Características Principales

  • Cumple normas ISO 9000 de calidad
  • Tramos fabricados con formadores de alta precisión
  • Estructura perfectamente recta y vertical
  • Sin necesidad de ajustes adicionales
  • Recomienda remate para protección contra agua

Especificaciones Técnicas

  • Tipo: Tramo de Remate / Copete
  • Tubo principal: 1 1/4'
  • Tubo central: 2 3/8'
  • Material: Acero galvanizado por inmersión en caliente
  • Uso: Protección de torres contra agua y lluvia
Aplicaciones Recomendadas
  • Torres con grandes cargas de peso
  • Instalaciones con gran carga superficial de antenas
  • Zonas con fuertes corrientes de viento
  • Instalaciones con anclaje al suelo
  • Torres con iluminación de obstrucción (110 VCA o 12 VCD)
Notas de Instalación
  • Instalar luces de obstrucción
  • Longitudes de retenidas calculadas para anclaje al 70% de la altura
  • Sustituye a la brida ubicada a 3/4 de altura
  • Requiere estudio de resistencia del suelo
  • Instalación debe realizarse por personal calificado

Dimensiones de Instalación

Altura Torre (m) L1 (m) L2 (m) h1 (m) h2 (m) h3 (m) h4 (m) h5 (m) h6 (m) h7 (m) h8 (m)
3 2.1 - 2.5 - - - - - - -
6 4.2 - 5.4 2.7 - - - - - -
9 6.3 - 8.1 4.0 - - - - - -
12 8.4 - 11.0 6.0 - - - - - -
15 10.5 - 14.0 9.0 4.5 - - - - -
18 12.6 - 17.0 11.0 5.6 - - - - -
21 14.7 - 20.0 15.0 10.0 5.0 - - - -
24 16.8 - 23.0 17.5 12.0 6.0 - - - -
27 19.0 - 26.0 19.5 13.0 6.5 - - - -
30 21.0 - 28.5 22.5 17.0 11.5 6.0 - - -
33 23.0 - 32.0 24.0 16.0 8.0 - - - -
36 25.0 - 34.5 26.0 17.0 8.5 - - - -
39 27.0 - 38.0 29.0 18.5 8.5 - - - -
42 29.5 - 41.0 33.0 25.0 17.0 8.5 - - -
45 32.0 - 43.5 35.0 26.0 17.0 8.5 - - -
48 33.5 12.0 46.5 37.0 28.0 19.0 10.0 - - -
51 36.0 16.5 49.5 39.0 29.0 20.0 9.5 - - -
54 38.0 18.0 52.0 42.5 34.0 25.5 - 17.0 8.5 -

Notas Adicionales

  • Las distancias son solo recomendaciones de instalación
  • Acotado en metros (m)
  • La instalación debe ser realizada solo por expertos
  • Para los cálculos se supone un anclaje a un 70% de distancia de la altura total de la torre
SCZ-45G
