CM88-48XS-H TARJETA 48 PTOS SFP+ LC P/ PARA CHASIS RG-CS88-08

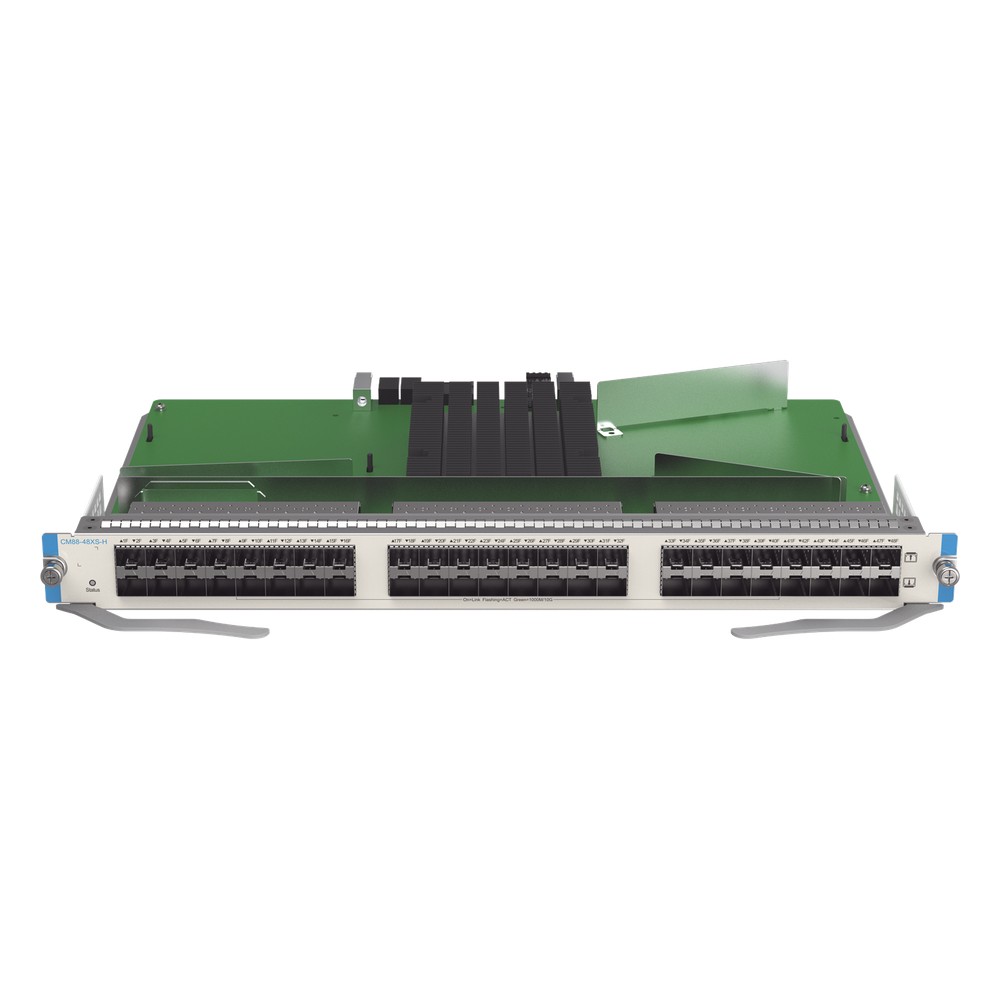

Tarjeta de Línea Ruijie modelo: CM88-48XS-H
La CM88-48XS-H da 48 puertos SFP+ de 1G/10G al chasis modular Ruijie RG-CS88-08: sirve para conectar servidores y switches de agregación a 10 Gbps por fibra óptica y también enlaces de 1G con transceptores SFP. Se instala en una de las 6 ranuras de línea y se cambia en caliente.
Resumen Técnico
Características Generales
- Tipo: Tarjeta de línea (service module) de fibra para chasis modular
- Puertos: 48 x SFP+ (1GE/10GE)
- Velocidad: 1G (transceptor SFP) o 10G (transceptor SFP+)
- Compatible con: Chasis Ruijie RG-CS88-08 (6 ranuras de línea)
- Instalación: Hot-swap (en caliente)
- Garantía: 3 años
Especificaciones del Módulo
- Tipo de módulo: Tarjeta de línea (service module) para el chasis modular RG-CS88-08
- Puertos: 48 x SFP+ (1GE/10GE)
- Velocidades: 1 Gbps con transceptor SFP o 10 Gbps con transceptor SFP+
- Medios admitidos: 1000BASE-SX/LX/LH/ZX y 10GBASE-SR (850 nm), LR (1310 nm), ER, ZR (1550 nm) y cable AOC SFP+
- Ranura compatible: Ranuras de tarjeta de línea del RG-CS88-08 (6 en el chasis)
- Procesador y memoria: Quad-core de 1.5 GHz; DDR4 2 GB; flash 8 GB; BootROM 16 MB (2 chips, arranque 1+1)
- Búfer del switch: 32 MB
- Tabla MAC: Global: 96,000; estáticas: 40,000
- Tabla ARP: 50,000 (underlay); overlay: 0 (predeterminado y recomendado)
- Rutas unicast: IPv4: 134,000; IPv6: 50,000 (IPv4 e IPv6 comparten la tabla)
- Rutas multicast: IPv4: 16,000; IPv6: 8,000
- ACL (ACE): Ingreso: 4,500; egreso: 2,000
- Capacidad del chasis (referencia): 9.6 Tbps de conmutación y 7,200 Mpps (RG-CS88-08 completo; la ficha no da cifra por tarjeta)
- Indicadores LED: 1 LED de sistema y 48 LED de puerto (a 1G: verde 1000 Mbps, amarillo 100 Mbps; a 10G: verde = enlace; parpadeo = tráfico)
- Cambio en caliente: Sí: la tarjeta y los cables de todos sus puertos
Físicas y Eléctricas
- Consumo Máx: < 160 W
- Dimensiones: 412 x 390 x 40.16 mm (An x Pr x Al)
- Peso: 3.85 kg
- Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento) (condiciones del chasis RG-CS88-08)
- Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH (almacenamiento)
- Altitud: -500 m a 5,000 m (operación y almacenamiento)
- MTBF: 305,000 horas (aprox. 34 años)
- Certificaciones: Chasis RG-CS88-08: seguridad IEC 62368-1; EMC EN 55032 Clase A, EN 55035 y serie EN 61000; RoHS
Contenido del Paquete
- 1 tarjeta de línea CM88-48XS-H
- 1 caja protectora (protective box)
- 1 instructivo de instalación y retiro de la caja protectora
- 1 manual de garantía y declaración de sustancias peligrosas
Accesorios Recomendados
Enlaces Útiles
Plataforma Ruijie Cloud APP: Android / iOS
Compatibilidad
Chasis Ruijie que admite la CM88-48XS-H según la ficha técnica y la guía de hardware oficiales.
- Ranuras: 6 de tarjeta de línea + 2 de supervisora
- Alimentación necesaria: Al menos una fuente RG-PA600I-F o RG-PA1600I-F (4 ranuras, redundancia N+N)
- Observaciones: Único chasis compatible. Instalar en una de las 6 ranuras de línea.
La supervisora del chasis es la CM88-CM (con la matriz de conmutación integrada); el chasis no admite tarjetas de conmutación independientes. La suma del consumo de todos los módulos y de los ventiladores M08-FAN debe ser menor que la potencia de las fuentes, de lo contrario algunos módulos no arrancan.
IMPORTANTE: un transceptor SFP+ de 10G no funciona como módulo de 1G; para usar un SFP de 1G fuerce en la interfaz la velocidad, el dúplex y el control de flujo. Los transceptores de cobre solo se admiten con versión de hardware V7.0, V8.0 o V9.0 (con V8.1, V8.2 o V8.3 el puerto indica enlace arriba pero no pasa tráfico).
Guía de Selección de Tarjetas CM88
Elija la tarjeta según el medio y la velocidad de los enlaces del chasis RG-CS88-08.
- Tipo: Tarjeta de línea
- Puertos: 48 x 10/100/1000BASE-T (RJ45)
- Búfer: 8 MB
- Tabla MAC: 80,000
- Rutas IPv4 unicast: 12,000
- Consumo máx.: < 75 W
- Tipo: Tarjeta de línea
- Puertos: 48 x SFP 100/1000 Mbps
- Búfer: 8 MB
- Tabla MAC: 80,000
- Rutas IPv4 unicast: 12,000
- Consumo máx.: < 95 W
- Tipo: Tarjeta de línea
- Puertos: 48 x SFP+ 1G/10G
- Búfer: 32 MB
- Tabla MAC: 96,000
- Rutas IPv4 unicast: 134,000
- Consumo máx.: < 160 W
- Tipo: Tarjeta de línea
- Puertos: 8 x QSFP28 40G/100G
- Búfer: 32 MB
- Tabla MAC: 96,000
- Rutas IPv4 unicast: 134,000
- Consumo máx.: < 130 W
- Tipo: Supervisora
- Puertos: Consola RJ45, MGMT RJ45, 2 USB 2.0
- Búfer: No aplica
- Tabla MAC: No aplica
- Rutas IPv4 unicast: No aplica
- Consumo máx.: < 50 W
Preguntas Frecuentes
¿En qué equipo funciona la CM88-48XS-H?
Solo en el chasis modular Ruijie RG-CS88-08, en una de sus 6 ranuras de tarjeta de línea. El chasis opera con la supervisora CM88-CM y necesita al menos una fuente RG-PA600I-F o RG-PA1600I-F.
¿Se puede cambiar con el chasis encendido?
Sí, la tarjeta y los cables de sus puertos admiten cambio en caliente. Use las palancas (ejectors), no la fuerce, y deje un panel de relleno en toda ranura vacía para mantener el flujo de aire.
¿Cuánta energía consume?
Menos de 160 W por tarjeta. Sume el consumo de la supervisora (menos de 50 W), de todas las tarjetas y de los ventiladores M08-FAN (88 W cada uno) y elija fuentes con potencia total mayor.
¿Qué transceptores usa?
SFP+ de 10G como XG-SFP-SR-MM850 (300 m), XG-SFP-LR-SM1310 (10 km), XG-SFP-ER-SM1550 (40 km), XG-SFP-ZR-SM1550 (80 km) y cables activos XG-SFP-AOC1M/3M/5M; y SFP de 1G de la serie MINI-GBIC y BiDi.
¿Puedo usar transceptores SFP de 1G en estos puertos?
Sí, acepta SFP de 1G y SFP+ de 10G. Con un SFP de 1G hay que forzar velocidad, dúplex y control de flujo en la interfaz; un SFP+ de 10G no puede usarse como módulo de 1G.
¿Sirve con transceptores de cobre?
Solo los transceptores de cobre con versión de hardware V7.0, V8.0 o V9.0; las versiones V8.1, V8.2 y V8.3 provocan un falso enlace arriba sin tráfico.
¿Qué tarjeta de línea del RG-CS88-08 me conviene?
CM88-48GT-H para cobre Gigabit, CM88-48SFP-H para fibra de 1G, CM88-48XS-H para fibra de 10G (acepta también SFP de 1G) y CM88-8CQ-H para enlaces de 40G/100G. Vea la guía de selección de esta página.
