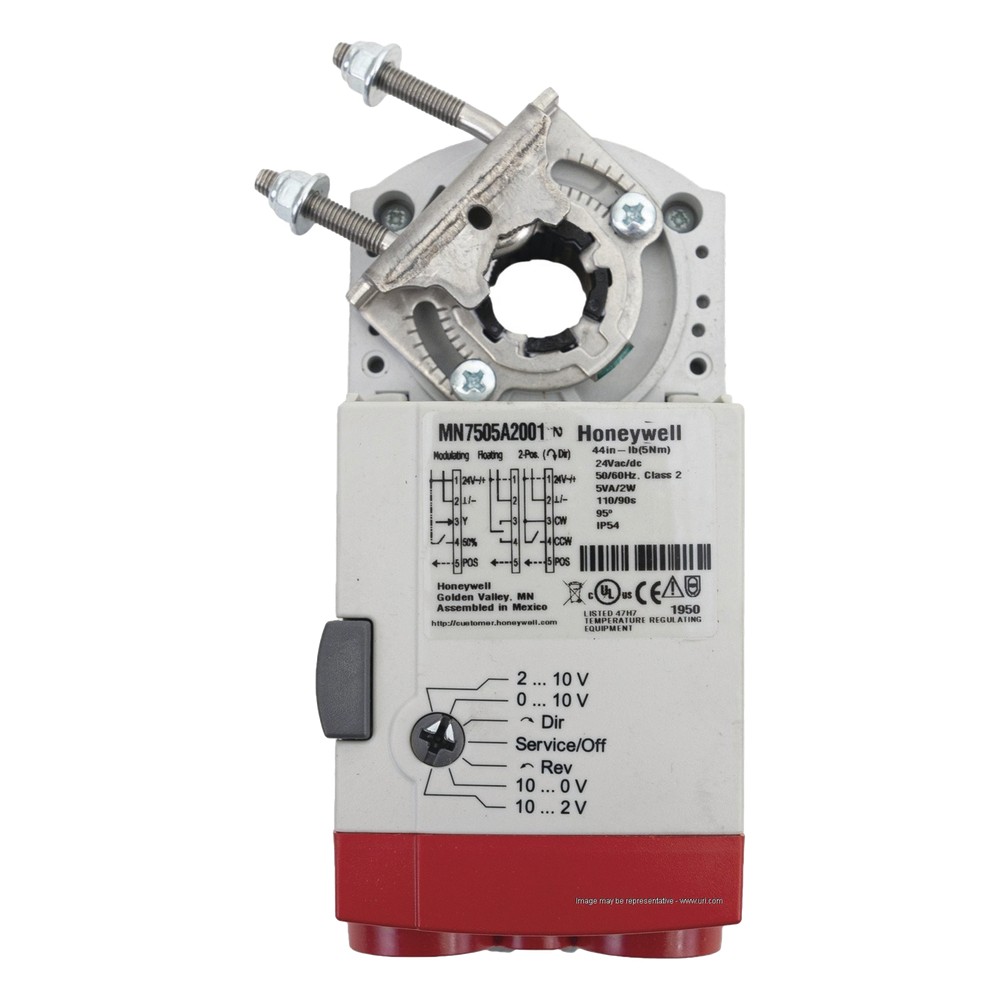

Actuador de acoplamiento directo sin retorno por resorte para HVAC, control modulante 24 VAC

Este actuador de acoplamiento directo (DCA) sin retorno por resorte de la serie MN de Honeywell entrega un par nominal de 44 lb-in (5 Nm) para el control modulante, de dos posiciones y flotante de compuertas de aire, unidades VAV, manejadoras de aire, aletas de ventilación y persianas. Opera con alimentación de 24 Vac/Vdc y acepta señales proporcionales de 0(2)-10 Vdc o 0(4)-20 mA (con resistencia de 500 Ω), entregando una señal de retroalimentación de posición de 0(2)-10 Vdc. Se acopla directamente al eje de la compuerta mediante abrazadera tipo U-bolt, sin necesidad de brazos ni varillaje adicional, y puede montarse en cualquier orientación. Su diseño incluye desembrague para ajuste manual, topes mecánicos ajustables, selector de modo de señal, cero y span ajustables, y cubierta desmontable que facilita el cableado, por lo que se integra en sistemas de control HVAC de edificios comerciales e industriales.

Características principales

• Par nominal de 44 lb-in (5 Nm) sin retorno por resorte
• Control modulante 0(2)-10 Vdc o 0(4)-20 mA (resistencia de 500 Ω)
• Retroalimentación de posición 0(2)-10 Vdc integrada
• Carrera de 95° ± 3° con tiempo de 95 segundos
• Desembrague manual y topes mecánicos ajustables
• Vida de 60,000 ciclos de carrera completa y 1 millón de reposicionamientos
